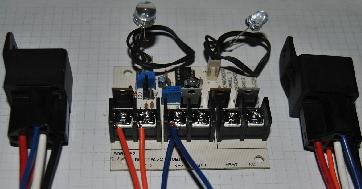

Cargador "ANTAR"

El cargador de baterías ANTAR fue diseñado para uso en condiciones extremas de bajas temperaturas. De hecho está en funcionamiento en la Antártida Argentina cargando baterías mediante un generador trifásico de eje vertical tipo Savonius.

El estado de carga de la batería se muestra a la distancia mediante leds destellantes que dan cuenta de la tensión presente en los bornes.

La corriente de carga que soporta es ilimitada ya que esta circula por un relay externo. Cambiando de relay se aumenta la corriente. El equipo funciona para sistemas de 12 o 24 volts. Sirve para panel solar y generadores o combinación de ambos.

Descargar Folleto kitDescargar Folleto ANTAR

==================================================================================



Unidad de energía solar SOL-7

Descargar Folleto kitDescargar Folleto kit

Descargar C&aacutelculo de bater&iacuteaDescargar Cálculo de batería

Descargar detalle bater&iacutea de ciclo profundoDescargar detalle batería de ciclo profundo

Display 4 cifras

La unidad de energía solar consta de una batería de 12V 7 a/h, un panel solar de 15 watts y un cargador inteligente.

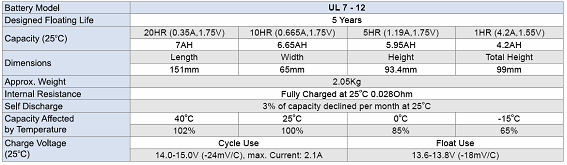

Las especificaciones de la batería son:

Batreía Panel Solar


Las especificaciones del panel solar BN-15D son:


Panel Solar

Condiciones de prueba: Radiación solar de 1000W / m2.

Módulo modelo: 15W

Encapsulado: Vidrio / EVA /Cells /EVA /TPT

Máxima potencia: Pmax W 15W

Tolerancia + / -3%

Tensión a circuito abierto: VOC V 21.5 V

Corriente de corto circuito: ISC A 0.97A

Voltage máximo: VMP V 17.5V

Máxima corriente IMP A 0.86A

Medidas(L x W x H) mm 426 x 346 x 28mm

Peso KG 2.0KGS

Temperatura de uso °C -40 / +85

Humedad relativa de uso %HR 0 a 100%

Resistencia a golpes: 227g bola de acero arrojada desde 1m de altura y 120m /s de viento.

Garantía: Potencia media no menos de 90% en 10 años y no menos de 80% en 25 años.

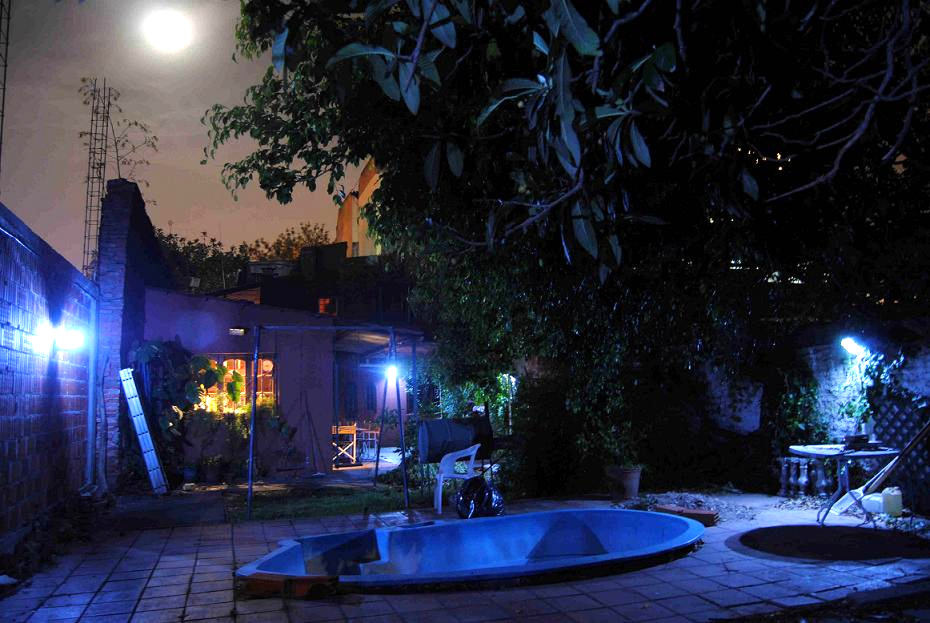

casa



Cargador solar inteligente

El cargador solar inteligente considera varios puntos a saber:

  • Ultra bajo consumo de energía (menos de 6 uA) operando.

  • Carga la batería hasta llegar al punto de flote. NO SOBRECARGA.

  • Mantiene en flote con pulsos de carga cada 30 segundos.

  • Enciende la salida de carga cuando no se registra generación de energía (noche 9 lux).

  • Corta la carga cuando la batería está por debajo de los 10,5 voltios. PERMITE RECUPERARSE Y VOLVERSE A CARGAR.

  • Posibilidad de conectarse una fotocélula LDR para accionamiento.

  • Accionamiento retardado de 1/2 o 1 hora.

  • Funcionamiento de la carga por tiempo (4-6-8-12 hs) o amanecer.

  • Modo intermitente para poste de emergencia en rutas y caminos.

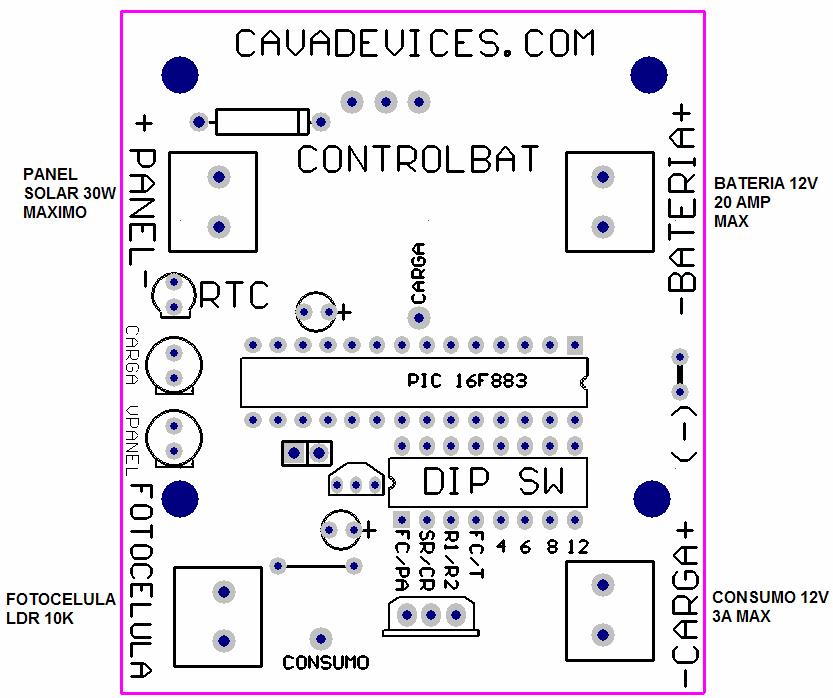

Panel Solar

Si bien se encuentra especialmente diseñado para centrales de energía solar y encendido de luces en parques y jardines, este cargador puede adaptarse para cualquier uso.

Una línea de 8 dip switches permite seleccionar el modo de uso preferido.

  ON OFF OBSERVACIONES
DIP8 12 HORAS FUNCIONANDO   FUNCIONA 12 HS Y SE APAGA
DIP7 8 HORAS FUNCIONANDO   FUNCIONA 8 HS Y SE APAGA
DIP6 6 HORAS FUNCIONANDO   FUNCIONA 6 HS Y SE APAGA
DIP5 4 HORAS FUNCIONANDO   FUNCIONA 4 HS Y SE APAGA
DIP4 FOTOCELULA/PANEL TIEMPO APAGADO POR ?
DIP3 RETARDO 1/2 HORA RETARDO 1 HORA TIEMPO DE DE ENCENDIDO
DIP2 SIN RETARDO CON RETARDO RETARDO SI O NO
DIP1 FOTOCELULA PANEL SOLAR ENCENDIDO DE CARGA POR ?

La capacidad máxima de generación por parte del panel puede ser de 30 watts. La batería, si bien puede ser de cualquier capacidad, se recomienda no superar los 20 amperes máximo.
La carga que puede controlar no debe superar los 3 amperes.

El concepto en el que se basa el equipo es el de cargar una batería durante las horas de luz, no sobrecargarla más allá de los 14 voltios. Mantenerla a flote y en caso de descarga no dejar que se descargue llegando a valores por debajo de 10,5 voltios que tornaría irreversible a la batería.

El encendido de la carga puede seleccionarse para que arranque ni bien se nota la falta de luz (menos de 9 lux).
En este punto se puede elegir que sea inmediato o retardado. Debido al emplazamiento de los paneles y/o fotocélulas sucede que muchas veces no reciben luz suficiente y consideran que ya no la hay. Accionan la iluminación provocando un consumo innecesario ya que todavía hay luz de día.
El retardo en el encendido puede optimizar la capacidad de dar luz del sistema.

Una vez que se enciende la carga, el punto de apagado es el problema.

Se puede seleccionar que se haga por tiempo o por luz de día.

Si se selecciona por luz de día, se puede a su vez considerar luz en el panel o luz en la fotocélula.

Si sabemos que las primeras luces de la mañana son a las 6 hs, seleccionando 12 horas de luz tendríamos desde las 6 de la tarde de un día hasta las 6 de la mañana del otro.
Si el apagado es por luz, seguramente se extenderá una hora más el consumo sin necesidad.
Siempre se trata de optimizar el recurso y no gastar más allá de lo necesario.

Si se detecta baja tensión de batería el sistema corta la carga.

Los tres leds del sistema indican lo siguiente:

  • Rojo: destella una vez por segundo. Es el reloj de tiempo real.
  • Amarillo: hay luz suficiente en el panel como para cargar la batería.
  • Verde: Se está cargando la batería.
  • Verde parpadea cada 30 segundos, la carga de batería está en modo flote.

Usos:

Balizas de ruta de funcionamiento nocturno.
Iluminación con proyectores a leds.
Centrales meteorológicas.
Equipamiento basado en energía solar.
Cualquier tipo de carga de baterías mediante paneles solares.


Luminarias tipo reflector, 12 x 8 cm, 39 leds. 3W

Con el sistema solar se puede alimentar una luminaria solar de 3 watts por espacio de 36 horas ininterrumpidas. Capacidad de recarga en solo 4 a 5 hs de sol. (Reflector: 800 lux a 50 cm de distancia).

2 luminarias de 3W , 18 horas ininterrumpidas. Se repone en 5 hs de sol.
3 luminarias de 3W, 12 horas ininterrumpidas. Se repone en 5,5 hs de sol.
6 luminarias de 1,5W, 12 horas ininterrumpidas. Se repone en 5,5 hs de sol.


A titulo de ejemplo, en un tubo fluorescente de 40 watts a 50 cm de distancia se miden 800 lux
En una luminaria de 3 watts, 39 leds simples a 50 cm de distancia se miden 800 lux
En una luminaria 8 watts, 39 leds triples a 50 cm de distancia se miden 1700 lux
Luminaria 18 watts, 78 leds triples a 50 cm de distancia se miden 3000 lux
Luminaria 24 watts, 107 leds triples a 50 cm de distancia se miden 6500 lux

La luminaria de 18 watts es ideal para alumbrado público
Consulte por el modelo autónomo que consta de luminaria + batería + panel solar + cargador inteligente.

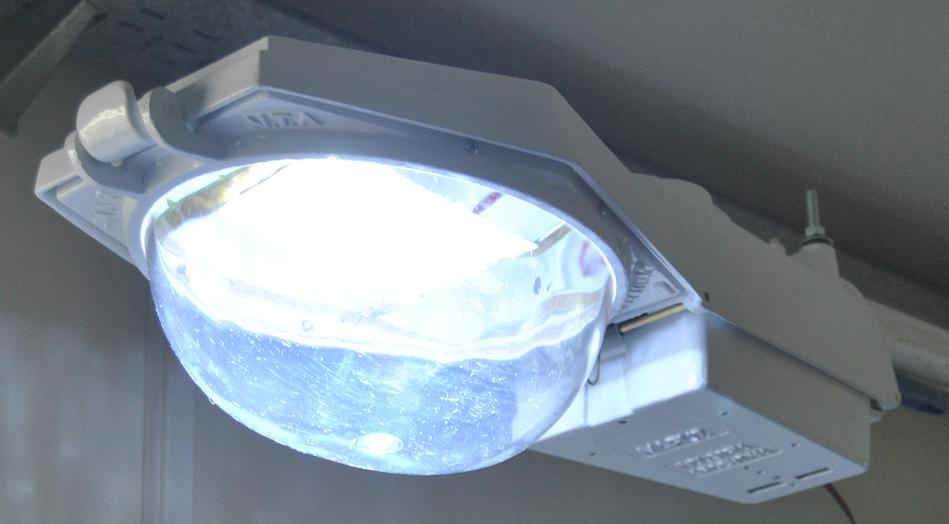

farola2
farola4

Comentario final sobre el sistema en general:

Este sistema está correctamente especificado y no deja duda acerca de su capacidad a la hora de proveer energía y recargarse. Hay varios modos de funcionamiento y 2 potencias de reflector. No se deje engañar por sistemas que funcionan a energía solar y solo son indicadores de caminos para parques. Este equipo fue diseñado y testeado en condiciones adversas de frío y días cortos de invierno, con no más de 6 hs de sol sobre el panel. Los componentes del sistema fueron elegidos por su calidad de modo de brindar seguridad y muchas horas de uso. La tecnología de montaje superficial y uso de microcontrolador lo convierte en un equipo de avanzada en la materia. Esto es energía solar responsable. NO COMPRE BASURA!!.



FLASH INTERMITENTE:

En la modalidad intermitente se utiliza para advertir cruces de caminos, vías férreas o lugares donde hay que señalar algo importante.

El equipo puede disparar cada tres segundos una serie de tres flashes.

El consumo en esta modalidad le da una autonomía de una semana sin sol.

Se coloca un gel amarillo al frente del reflector de modo de utilizar la misma confuguración de leds y aprovechar la

estanqueidad del artefacto.

El equipo permite colocar varios artefactos haciendo uso del mismo intermitente.
